Alimentez tous les appareils via une seule prise de courant ou multiprise mise à la terre, utilisez des connexions symétriques XLR/TRS pour chaque longue liaison par câble et coupez toujours une boucle de masse détectée du côté audio, à l’aide d’un « ground-lift » ou d’une boîte DI. Dans la plupart des studios, cela permet d’éliminer la majeure partie du bourdonnement. Ne déconnectez jamais la mise à la terre d’un appareil pour lutter contre les interférences : cela constitue un risque pour la sécurité, et non une solution.
En résumé :
- L’utilisation d’une prise de courant mise à la terre et de câbles XLR ou TRS symétriques minimise le risque de bourdonnement dans les studios.
- Une topologie en étoile pour l’alimentation, dans laquelle tous les équipements sont alimentés à partir d’un seul point mis à la terre, constitue la solution la plus efficace contre les boucles de terre.
- Il est essentiel, pour des raisons de sécurité et pour éviter les interférences électriques, de ne jamais retirer la broche de terre des fiches.
- Évitez de passer à côté de la cause du problème en testant et en documentant chaque intervention une par une.
- Lors du dépannage d’un bourdonnement, commencez toujours par consolider l’alimentation et choisir les câbles appropriés, avant de recourir à un « ground-lift » ou à des transformateurs.
Table des matières
- Installer des câbles sans brum : liste de contrôle en 8 étapes
- Comment configurer l’alimentation et la mise à la terre pour éviter les boucles de masse
- Choix des câbles et acheminement permettant de minimiser les interférences
- Comment localiser la source d’une boucle de masse ou d’une perturbation ?
- Comment I4studio procède-t-il pour réaliser des installations sans brum ?
- Ce que la plupart des guides sur le bourdonnement négligent
- Conseils et équipement pour un studio sans brumage
- Sources
- Foire aux questions
Installer des câbles sans brum : liste de contrôle en 8 étapes
En procédant de manière systématique, vous parvenirez généralement à identifier une boucle de terre ou une perturbation électromagnétique en moins d’une demi-heure. L’ordre présenté ci-dessous va de la cause la plus probable à la moins probable, afin que vous ne remplaciez pas aveuglément des câbles avant d’avoir identifié la véritable source du problème.
- Branchez l’interface, les moniteurs et les équipements externes sur la même multiprise ou la même prise murale. Évitez d’utiliser des multiprises en série reliées à différentes prises murales.
- Remplacez les câbles asymétriques (TS, RCA) par des connexions symétriques XLR ou TRS dans la mesure du possible.
- Activez la fonction « ground-lift » sur votre boîte de direct ou l’alimentation de votre interface, puis écoutez l’effet. Notez le résultat avant de poursuivre.
- Veillez à toujours croiser les câbles d’alimentation et de signal à un angle de 90 degrés et à séparer physiquement les faisceaux d’alimentation et les faisceaux de signal.
- Remplacez les câbles qui émettent depuis un certain temps déjà des bruits suspects avant de chercher plus avant une cause structurelle.
- Faites un test temporaire en alimentation par batterie, par exemple avec un ordinateur portable, afin d’exclure la possibilité que le circuit de charge soit à l’origine du dysfonctionnement.
- Notez quelle intervention a permis de faire disparaître le bourdonnement. Cela vous évitera des heures de recherche en cas de nouvelle panne.
- Si le dysfonctionnement persiste et semble être lié à l’installation électrique domestique, faites appel à un électricien agréé.
Conseil de pro : Testez toujours une seule modification à la fois. Si vous remplacez deux câbles et changez simultanément une multiprise, vous ne saurez jamais quelle intervention a résolu le problème.
Comment configurer l’alimentation et la mise à la terre pour éviter les boucles de masse
Une boucle de terre se forme dès qu’un chemin de signal emprunte plusieurs voies pour rejoindre la terre. En principe, chaque appareil doit disposer d’un seul chemin de courant de terre ; dès que deux chemins se forment, par exemple entre deux prises électriques différentes ayant chacune leur propre résistance de terre, une faible tension circule dans le blindage du câble. Cette tension se manifeste par un bourdonnement constant, généralement autour de 50 Hz ou d’un multiple de cette fréquence.
La solution la plus fiable est une topologie en étoile : tous les équipements sont alimentés à partir d’un point central mis à la terre, plutôt que par une cascade de multiprises branchées les unes à la suite des autres. Cette centralisation de l’alimentation électrique constitue généralement le gain le plus important et le plus sûr dans la lutte contre le bourdonnement dans un environnement de studio, et c’est également la première mesure recommandée par la plupart des guides pratiques.
Voici quelques conseils qui vous aideront à bien mettre en œuvre cette disposition en étoile :
- Utilisez des rallonges électriques robustes pour acheminer le courant vers les équipements distants, plutôt que de connecter en série des multiprises individuelles.
- Dans les racks où le contact avec le châssis n’est pas souhaité, installez des douilles isolantes en nylon et veillez particulièrement à la mise à la terre du châssis de chaque appareil.
- Alimentez toutes les interfaces, les moniteurs et les unités externes via le même circuit, même si cela nécessite une rallonge supplémentaire.
- En cas de doute, consultez un électricien pour connaître les alternatives, telles qu’une piquet de terre séparé ou une « prise de mise à la terre », plutôt que de bricoler vous-même le câblage.
Ne retirez jamais la broche de terre d’une prise pour éliminer les bruits parasites. Cela peut sembler être une solution rapide, mais cela rend l’installation extrêmement dangereuse en cas de défaillance. Les studios équipés uniquement d’ordinateurs portables ou de tablettes sans mise à la terre fixe fonctionnent souvent sans problème, mais dès que vous branchez une interface audio sur un point de mise à la terre solide, les interférences qui se produisaient avec une mise à la terre flottante disparaissent. Une prise de courant mise à la terre n’est donc pas facultative : c’est la base sur laquelle repose le reste de votre câblage.
Choix des câbles et acheminement permettant de réduire au minimum les interférences
Le type de câble que vous utilisez détermine en grande partie si des interférences parviennent ou non jusqu’à votre appareil. Les câbles symétriques XLR et TRS transmettent le signal via deux conducteurs en phase opposée, ainsi qu’un blindage séparé, ce qui permet d’annuler le bruit capté dans les deux conducteurs. Les câbles RCA et TS non symétriques ne disposent pas de cette protection et ne conviennent donc qu’aux connexions courtes et locales, par exemple entre un synthétiseur et une table de mixage situés sur le même mètre.
En ce qui concerne le blindage lui-même, le matériau utilisé fait toute la différence. Un blindage tressé (braided) offre généralement une résistance plus faible et plus stable qu’un blindage en feuille, et c’est précisément pour cette raison qu’il est important pour les longueurs de câble plus importantes: une résistance de blindage plus élevée augmente le couplage d’impédance commune entre la terre et le signal, ce qui se traduit par un bourdonnement audible.
En matière de routage physique, quelques règles fixes s’appliquent :
- Utilisez des connecteurs XLR ou TRS pour les microphones et toutes les lignes de retour ; réservez les connecteurs RCA et TS aux raccordements courts et locaux.

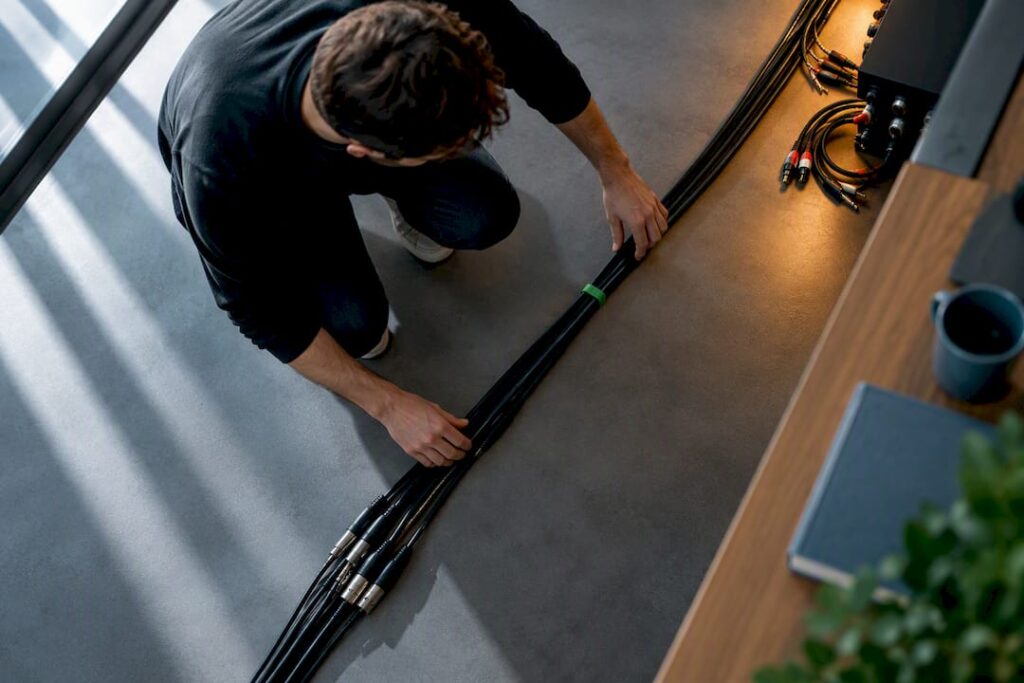

- Regroupez les câbles de signal entre eux, mais maintenez les câbles d’alimentation dans un faisceau distinct, séparé du faisceau de signaux.
- Croisez toujours les câbles d’alimentation et de signal à 90 degrés et maintenez, dans la mesure du possible, une distance de 10 à 15 centimètres, comme le recommandent également les guides pratiques sur la séparation des câbles.
- Au-delà d’une certaine longueur, généralement de quelques dizaines de mètres, une boîte DI ou un transformateur d’isolation constitue une solution plus fiable que l’utilisation de câbles symétriques encore plus longs.
Une bonne gestion des câbles n’est donc pas seulement une question d’esthétique. C’est la première ligne de défense contre l’induction électromagnétique, avant même que vous n’ayez touché un seul « ground-lift ». Si vous souhaitez en savoir plus sur les différences de comportement en matière de bruit entre les différents types de câbles, veuillez consulter l’explication sur l’audio symétrique.
Comment localiser la source d’une boucle de terre ou d’une perturbation ?
Pour détecter systématiquement un dysfonctionnement, il faut commencer par établir une référence : réduisez la chaîne de signal au strict minimum et augmentez temporairement le gain afin de rendre le bourdonnement clairement audible. Vous serez ainsi certain d’entendre une réelle différence à chaque étape suivante, au lieu de vous demander si une modification a eu un effet.
- Débranchez les appareils un par un, plutôt que plusieurs à la fois, afin de déterminer précisément quelle connexion est à l’origine de la boucle.
- Activez la fonction « ground-lift » sur votre boîte de direct ou votre interface et évaluez immédiatement l’effet obtenu.
- Si le bourdonnement persiste, envisagez d’installer un transformateur d’isolation entre les deux appareils formant la boucle.
- Remplacez le câble suspect afin d’écarter la possibilité d’un blindage endommagé, et vérifiez que les connecteurs ne présentent pas de traces d’oxydation ou de broches desserrées.
- Consignez chaque résultat de test, y compris les résultats négatifs, afin de ne pas refaire les mêmes recherches infructueuses en cas de nouvelle panne.
Conseil de pro : l’activation de la fonction « ground lift » sur une interface ou une boîte DI constitue une première étape non invasive. Si cela ne fonctionne pas, un transformateur d’isolation s’avère généralement plus efficace que le remplacement d’un autre câble. Si le problème persiste et semble lié à l’installation électrique de votre domicile, faites appel à un électricien agréé avant de poursuivre vos essais. Pour les problèmes de parasites spécifiques à une interface, le guide sur le dépannage des interfaces audio constitue une bonne ressource complémentaire.
Comment I4studio aborde-t-il les installations sans ronflement ?
Nous concevons et fournissons des PC de studio sur mesure, vous conseillons en matière de gestion des câbles et participons à la conception d’installations complètes. Les configurations qui, dans la pratique, permettent le plus souvent d’éviter les bruits de fond présentent trois caractéristiques communes : une alimentation en étoile à partir d’un seul point mis à la terre, des câbles de moniteur symétriques sur toute leur longueur, et une boîte DI sur chaque instrument, connectée directement à l’interface.
- L’alimentation en étoile empêche les différences de potentiel de terre entre les appareils de former une boucle.
- Des câbles XLR symétriques vers les moniteurs éliminent la majeure partie du bruit capté sur de longues distances.
- Une boîte DI placée entre l’instrument et l’interface rompt la boucle du côté audio, sans que vous ayez à intervenir sur la mise à la terre du réseau.
Si vous achetez un nouveau PC de studio ou une nouvelle interface et que vous souhaitez obtenir immédiatement de bons conseils sur le câblage nécessaire, vous trouverez dans la rubrique « Exemples de PC de studio » un bon point de départ pour le reste de votre installation.
Ce que la plupart des guides sur le « brom » négligent
La plupart des articles consacrés aux bruits de fond dans les studios présentent les « ground-lifts » et les transformateurs d’isolation comme la première solution à adopter. C’est l’ordre inverse qu’il faut suivre. Une boîte DI ou un isolateur masque un problème qui aurait souvent déjà été résolu grâce à une alimentation en étoile bien configurée et au choix de câbles adaptés. En recourant d’emblée au transformateur, on passe à côté de l’occasion d’identifier où se trouve la boucle dans sa propre installation, et on risque de se heurter à la même interférence lors de la prochaine extension du studio.
À mon sens, la plus grande idée fausse est de croire que le bourdonnement est un problème audio. Il s’agit d’un problème électrique qui se manifeste par le biais du signal audio. Un technicien qui ne pense qu’aux câbles et aux connecteurs néglige le circuit électrique sous-jacent, alors que c’est justement ce circuit qui en est généralement la cause réelle. Commencez donc toujours par la multiprise, et non par le câble.
La leçon pratique est simple : commencez par optimiser votre alimentation, choisissez ensuite des connexions équilibrées, et ne recourez à l’isolation qu’en dernier recours. Si vous inversez cet ordre, vous finirez par payer plus cher, tant en temps qu’en matériel, pour obtenir le même résultat.
– harold
Conseils et équipement pour un studio sans bruits parasites
Voici l’alternative aux recherches ponctuelles de câbles, d’adaptateurs et d’interfaces sur différentes boutiques en ligne : ici, vous bénéficiez à la fois de conseils, de matériel et d’un PC de studio sur mesure, le tout auprès d’un interlocuteur unique, optimisé pour une faible latence et une chaîne de signal stable.
Vous vous demandez si votre interface actuelle est à l’origine du bourdonnement, ou vous souhaitez passer à un équipement mieux mis en place dès le départ, correctement mis à la terre et équilibré ? Découvrez notre gamme d’interfaces audio et demandez conseil sur l’alimentation en étoile adaptée à votre installation. Pour les studios qui souhaitent s’attaquer non seulement à l’aspect électrique, mais aussi à l’acoustique, nous vous conseillons sur les panneaux acoustiques adaptés à votre espace. Vous souhaitez disposer d’une installation PC de studio complète et exempte de ronflements, y compris le choix des câbles ? Contactez-nous pour obtenir un devis via I4studio.
Sources
- Comprendre et résoudre les boucles de masse (Sound On Sound)
- Comprendre, détecter et éliminer les boucles de masse dans les systèmes audio et vidéo (séminaire Jensen Transformers)
Questions fréquemment posées
Quel est le moyen le plus rapide d’éliminer les bruits de ronflement ?
Branchez tous vos appareils sur une seule prise de courant ou multiprise avec mise à la terre et remplacez les câbles asymétriques par des connexions symétriques XLR ou TRS. Si le bourdonnement persiste, activez la fonction « ground-lift » sur la boîte de direct ou l’interface.
Puis-je retirer la broche de terre d’une prise pour faire cesser le bourdonnement ?
Non, ce n’est jamais une solution sûre et cela augmente le risque d’électrocution en cas de défaillance de l’appareil. Il faut toujours couper la boucle de terre du côté audio, à l’aide d’un « ground-lift » ou d’un transformateur d’isolement, et laisser la terre du réseau intacte.
Pourquoi un câble XLR symétrique permet-il d’éviter le bourdonnement ?
Un câble symétrique transmet le signal via deux conducteurs en phase opposée, ce qui permet d’annuler le bruit capté dans les deux conducteurs avant qu’il n’atteigne l’interface. Les câbles RCA et TS asymétriques ne bénéficient pas de cette protection et sont donc plus sensibles aux interférences sur de longues distances.
I4studio peut-il vous aider à aménager un studio sans brumage ?
I4studio fournit et configure des interfaces audio et vous conseille sur la gestion des câbles et l’alimentation en étoile pour les nouvelles installations. Découvrez les interfaces audio ou demandez conseil pour une configuration complète et sans brumage.
Un ordinateur portable sans prise de terre peut-il malgré tout générer un bourdonnement ?
Oui, une mise à la terre flottante sur un ordinateur portable peut provoquer des perturbations dès qu’il est connecté à une interface qui, elle, est bien mise à la terre. Dans ce cas, l’ajout d’une connexion à la terre solide au niveau de l’interface permet généralement de résoudre le problème.
