L’alimentation fantôme est une tension continue transmise à un microphone via un câble XLR afin d’alimenter les capsules à condensateur. La norme couramment utilisée est appelée P48 et fournit 48 volts, avec une tolérance qui, dans la pratique, est légèrement plus large. Branchez d’abord le microphone, puis activez l’alimentation fantôme. Pour les microphones sensibles, respectez toujours les consignes du fabricant. Chez i4studio, c’est l’un des principes fondamentaux que nous recommandons à nos clients.
En résumé :
- Le P48 fournit une tension nominale de 48 volts, mais celle-ci se situe généralement entre 44 et 52 volts ; veuillez donc vérifier les caractéristiques techniques du microphone et de l’interface.
- Les microphones à condensateur ont généralement besoin d’une alimentation fantôme, contrairement aux microphones dynamiques ; les microphones à ruban passifs peuvent être endommagés, notamment lorsque vous branchez des câbles alors que l’alimentation est activée.
- Branchez le microphone alors que l’appareil est hors tension, mettez-le sous tension ensuite, puis éteignez-le à nouveau avant de débrancher le câble.
- Sur les tables de mixage équipées d’un seul commutateur pour tous les canaux, les microphones à ruban peuvent être alimentés par inadvertance ; vérifiez la configuration lorsque vous combinez différents types de microphones.
- Si le signal ne passe pas ou si vous entendez un bruit sec, vérifiez d’abord le câble et le connecteur, puis modifiez les paramètres de votre interface.
Table des matières
- Comment fonctionne techniquement l’alimentation fantôme
- Pourquoi la tension de 48 volts est la norme dans la pratique
- Quels microphones nécessitent une alimentation fantôme
- Étape par étape : activer et désactiver l’alimentation fantôme en toute sécurité
- Conseils pratiques pour un home studio : câbles et réglages
- Quand faut-il faire appel à un professionnel ?
- Matériel et conseils pour votre installation d’enregistrement
- Foire aux questions
- Sources
Fonctionnement technique de l’alimentation fantôme
Un câble XLR comporte trois broches : la broche 1 correspond au blindage (masse), tandis que les broches 2 et 3 transportent le signal audio symétrique. L’alimentation fantôme envoie une tension continue à la fois à la broche 2 et à la broche 3, mesurée par rapport à la broche 1. Comme cette tension est identique sur les deux fils de signal, la différence entre la broche 2 et la broche 3, et donc le signal audio lui-même, reste inchangée. C’est précisément ce principe qui rend l’explication sur l’audio symétrique si pertinente : la tension alternative du son et la tension continue de l’alimentation coexistent sans se perturber mutuellement.
Cette invisibilité pour le signal audio explique également son nom. Les appareils qui n’utilisent pas d’alimentation fantôme ne s’en rendent tout simplement pas compte, comme si l’alimentation n’existait pas, d’où le terme « fantôme ». Neumann et d’autres fabricants décrivent cela comme l’essence même de leur conception.
Quelques points techniques essentiels :
- L’alimentation est fournie par deux résistances d’environ 6,8 kΩ, une par fil de signal.
- Un microphone à condensateur consomme généralement entre 3 et 4 mA.
- La norme autorise une consommation de courant maximale d’environ 10 mA, comme indiqué sur Wikipédia.
- La tension elle-même, P48, est nominalement de 48 volts.
Pourquoi la tension de 48 volts est la norme dans la pratique
Le P48 est une norme courante en matière d’alimentation fantôme. Le P48 dispose d’une tension nominale et de tolérances associées.
Dans la pratique, la tension se situe généralement entre 44 et 52 volts, soit 48 V avec une tolérance d’environ 4 volts, et le courant est limité par les deux résistances de 6,8 kΩ à un maximum de sécurité, selon Wikipédia. La tension P48 peut varier dans les limites de la tolérance mentionnée. En cas de doute, veuillez vérifier les caractéristiques techniques de votre équipement et de votre microphone.
L’alimentation est généralement fournie par deux résistances. Vérifiez les caractéristiques techniques de votre interface pour voir comment le fabricant décrit l’alimentation fantôme.
Quels sont les microphones qui nécessitent une alimentation fantôme ?
Tous les microphones ne nécessitent pas d’alimentation fantôme, et il vaut même mieux ne pas y exposer certains d’entre eux. La règle générale dépend du type de capsule.
- Les microphones à condensateur ont presque toujours besoin d’une alimentation fantôme : la capsule fonctionne avec une membrane polarisée qui nécessite une tension pour fonctionner.
- Les microphones dynamiques, comme de nombreux microphones de chant destinés à une utilisation en live, ne nécessitent pas d’alimentation et ne sont généralement pas affectés si l’alimentation fantôme est tout de même activée.
- Les microphones à ruban passifs peuvent être sensibles à l’alimentation fantôme, notamment en cas de câblage incorrect ou de connexion à chaud, comme le souligne Dpamicrophones.
- Les microphones à ruban actifs, en revanche, ont parfois besoin d’une faible quantité d’alimentation pour faire fonctionner leur électronique interne.
Si vous avez des doutes concernant votre microphone, vérifiez toujours les spécifications du fabricant avant d’activer l’alimentation fantôme. Un microphone à condensateur tel que le sE Electronics Z5600A II l’indique clairement dans sa documentation, et c’est la règle que vous devriez respecter à chaque achat.

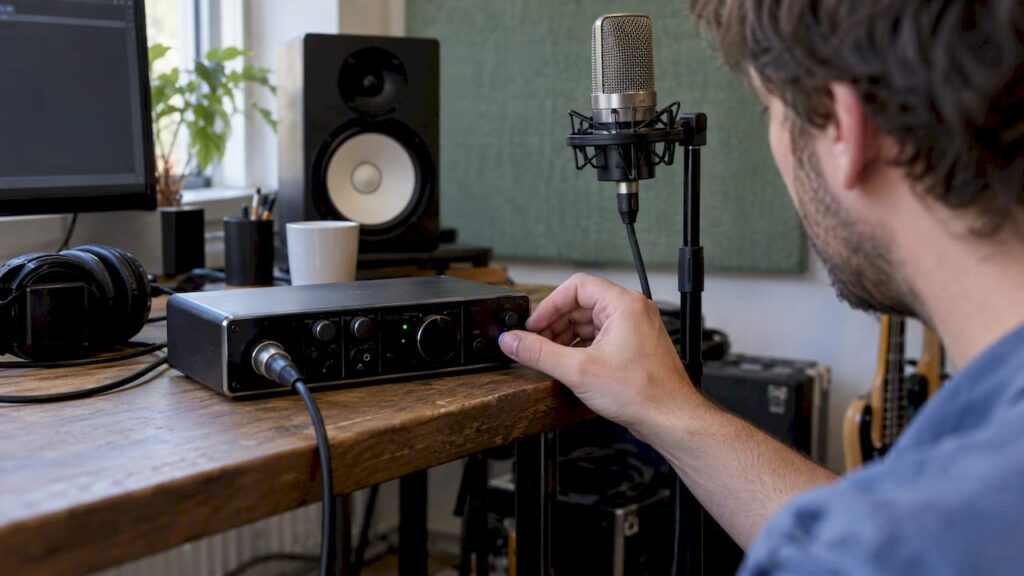

Étape par étape : activer et désactiver l’alimentation fantôme en toute sécurité
Quelques secondes de prudence supplémentaires vous éviteront d’endommager inutilement votre microphone ou votre interface. Suivez cette procédure chaque fois que vous branchez ou débranchez un microphone.
- Commencez par brancher le microphone sur l’entrée XLR, l’alimentation fantôme étant encore désactivée.
- Vérifiez le type de microphone et les réglages de niveau avant de poursuivre.
- Ce n’est qu’ensuite que vous devez activer l’alimentation fantôme sur votre interface ou votre console de mixage.
- Pour débrancher, procédez dans l’ordre inverse : désactivez d’abord l’alimentation fantôme, puis débranchez le câble.
Le « hot plugging », c’est-à-dire le branchement ou le débranchement d’un câble alors que l’alimentation fantôme est déjà active, peut provoquer un pic de tension de courte durée. Ce pic peut endommager les composants sensibles, en particulier sur les microphones à ruban, comme l’explique Neumann dans sa base de connaissances.
Si vous utilisez une table de mixage dotée d’un seul commutateur P48 global pour tous les canaux, soyez particulièrement vigilant lorsque vous connectez simultanément des microphones à condensateur et des microphones à ruban. Des commutateurs individuels par canal vous offrent davantage de contrôle et vous évitent d’exposer accidentellement vos microphones sensibles.
Conseil de pro : Vous ne captez aucun signal ou vous entendez un fort « claquement » lorsque vous allumez l’appareil ? Vérifiez d’abord le câble et le connecteur avant de soupçonner l’interface elle-même.
Conseils pratiques pour votre studio à domicile : câbles et réglages
- Utilisez des câbles XLR symétriques de bonne qualité dotés d’un blindage efficace.
- Dans la mesure du possible, connectez votre microphone directement à votre interface, sans passer par des appareils intermédiaires.
- Évitez les baies de raccordement, sauf si celles-ci sont expressément conçues pour laisser passer l’alimentation fantôme, car des modèles inadaptés peuvent bloquer l’alimentation ou provoquer un court-circuit, comme l’explique Lectrosonics.
- Vérifiez dans la documentation comment l’alimentation fantôme est gérée sur votre interface.
Si vous ne recevez pas de signal, vérifiez d’abord le câble, puis le connecteur, et enfin le réglage de l’alimentation fantôme. En cas de bruit ou de claquement lors de la mise sous tension, vous pouvez vérifier le câble, le connecteur et les réglages.
Quand faut-il faire appel à un professionnel ?
Chez i4studio, nous concevons des PC de studio et des configurations d’enregistrement sur mesure, et l’alimentation fantôme est un aspect récurrent de notre travail. Dès que vous utilisez plusieurs types de microphones simultanément, par exemple une combinaison de microphones à condensateur et à ruban sur la même console de mixage, le raccordement adéquat devient soudain moins évident.
Les configurations complexes comprenant plusieurs interfaces, des préamplificateurs externes ou du matériel ancien présentant des spécifications d’alimentation différentes nécessitent l’intervention d’une personne capable de superviser l’ensemble de la chaîne. Si vous avez des doutes quant à la compatibilité de vos microphones avec votre interface actuelle, ou si vous souhaitez une configuration à l’épreuve des erreurs, n’hésitez pas à demander conseil avant d’investir.
— Harold
Matériel et conseils pour votre configuration d’enregistrement
Nous fournissons des microphones et des interfaces, et nous vous accompagnons également dans la conception de l’ensemble de votre installation. Grâce à notre spécialisation dans les PC de studio sur mesure et les solutions acoustiques, vous pouvez compter sur nous pour bien plus que de simples composants.
Découvrez notre gamme de microphones et d’interfaces audio pour des équipements prenant en charge l’alimentation fantôme de manière fiable, ou contactez-nous pour obtenir des conseils sur les panneaux acoustiques et l’aménagement d’un home studio bien conçu. Si vous avez des doutes concernant votre installation, découvrez également nos PC de studio à partir de 1 099 € pour une base stable et à faible latence.
Foire aux questions
Qu’est-ce que l’alimentation fantôme ?
L’alimentation fantôme est une tension continue transmise à un microphone via un câble XLR afin d’alimenter les capsules à condensateur. La norme couramment utilisée est la P48, d’une tension nominale de 48 volts, avec une tolérance comprise entre environ 44 et 52 volts, comme indiqué sur Wikipédia.
Qu’est-ce qu’un « phantom » ?
Dans ce contexte, le terme « phantom » fait référence à l’invisibilité de l’alimentation pour les appareils qui n’y ont pas recours. La tension continue circule sur les mêmes broches que le signal audio sans influencer ce dernier, comme l’explique Lewitt Audio en s’appuyant sur les explications de Neumann.
Tous les microphones ont-ils besoin d’une alimentation fantôme ?
Non, seuls les microphones à condensateur et certains microphones à ruban actifs ont besoin d’une alimentation fantôme. Les microphones dynamiques fonctionnent sans alimentation et ne sont généralement pas affectés par celle-ci, tandis que les microphones à ruban passifs peuvent, au contraire, y être sensibles.
L’alimentation fantôme peut-elle endommager mon microphone ?
Branchez d’abord le microphone, puis activez l’alimentation fantôme. En cas de doute, consultez les instructions du fabricant. Le branchement à chaud peut causer des dommages en raison d’un bref pic de tension, en particulier avec les microphones à ruban passifs, comme l’indique dpamicrophones.com.
L’alimentation fantôme fonctionne-t-elle également avec des appareils plus anciens ?
La tension P48 peut varier. En cas de doute, vérifiez les caractéristiques techniques de votre équipement.
