La priorité absolue lors de l’aménagement d’une salle de contrôle est la symétrie autour de la position d’écoute, un « sweet spot » correctement défini et le contrôle des premières réflexions. Commencez par effectuer une mesure rapide et appliquez la méthode du miroir : cela permet d’obtenir immédiatement une image stéréo plus fiable et de réduire la fatigue auditive.
En résumé :
- Une disposition symétrique et un placement correct des enceintes ainsi que de la position d’écoute garantissent une image stéréo fiable et évitent la fatigue auditive.
- Des pièces d’environ 7 mètres de long, 4 à 6 mètres de large et 2,5 à 3,5 mètres de haut constituent une bonne base ; un volume plus important favorise la restitution des basses fréquences.
- L’utilisation d’une zone sans réflexion (Reflection Free Zone) et un temps de réflexion court minimal de 15 ms sont essentiels pour un monitoring et un mixage précis.
- Des « basstraps » placés dans les angles et un traitement acoustique équilibré alliant absorption et diffusion améliorent considérablement la qualité sonore.
- Il est judicieux de solliciter des conseils sur mesure en cas de problèmes acoustiques persistants ou de besoins complexes, afin d’obtenir une amélioration rapide et efficace.
Table des matières
- Dimensions recommandées et aménagement de base d’une salle de contrôle
- Position d’écoute et disposition des enceintes : « sweet spot » et géométrie
- Traitement acoustique : RFZ, LEDE, diffusion et bass traps : où et pourquoi
- Aménagement pratique et organisation du flux de travail : mobilier, ordinateurs, placement des racks et gestion des câbles
- Liste de contrôle et étapes mesurables : de la mesure à l’acquisition et à la validation
- Éclairage et réduction des reflets sur les écrans dans la salle de contrôle
- Ventilation et climatisation pour un environnement de travail confortable et stable
- Techniques de construction insonorisantes pour l’isolation contre les bruits extérieurs
- Sécurité incendie et issues de secours dans la conception des salles de contrôle
- Dans quels cas un conseil sur mesure est-il utile pour votre salle de contrôle ?
- Besoin d’aide pour votre salle de contrôle ? Voici ce que nous proposons
- Foire aux questions
- Sources
Dimensions recommandées et aménagement de base d’une salle de contrôle
La forme et le volume d’une pièce déterminent l’ampleur des problèmes acoustiques que vous devrez résoudre par la suite. Un point de départ réaliste consiste à envisager une pièce d’une longueur d’environ 7 mètres, d’une largeur comprise entre 4 et 6 mètres et d’une hauteur sous plafond comprise entre 2,5 et 3,5 mètres. Un volume plus important facilite le contrôle des basses fréquences, comme le décrivent les directives de conception relatives à l’environnement des moniteurs : plus il y a d’air dans la pièce, moins les ondes stationnaires se concentrent sur quelques fréquences gênantes.
La symétrie autour de l’axe longitudinal est tout aussi importante que le volume. Un positionnement asymétrique des portes, des fenêtres ou des murs inclinés entraîne un schéma de réflexion inégal entre la gauche et la droite, ce qui fait pencher l’image stéréo d’un côté et vous amène à prendre des décisions de mixage sur la base d’informations erronées.
Lorsque vous réaménagez un espace existant, tenez compte de ce qui suit :
- La rénovation est rentable lorsque la pièce est très asymétrique ou lorsque la hauteur sous plafond est insuffisante pour offrir un volume adéquat.
- Le traitement s’avère plus économique lorsque la forme de base est raisonnable, mais que les réflexions et les résonances constituent le problème.
- Une combinaison des deux est généralement nécessaire, car même une pièce bien formée tire profit d’une absorption et d’une diffusion ciblées.
Les méthodes de conception pratiques qui associent architecture et traitement acoustique, telles que décrites dans les travaux de recherche sur la conception intégrée de studios, confirment qu’une forme de base bien pensée simplifie considérablement les travaux de traitement ultérieurs.

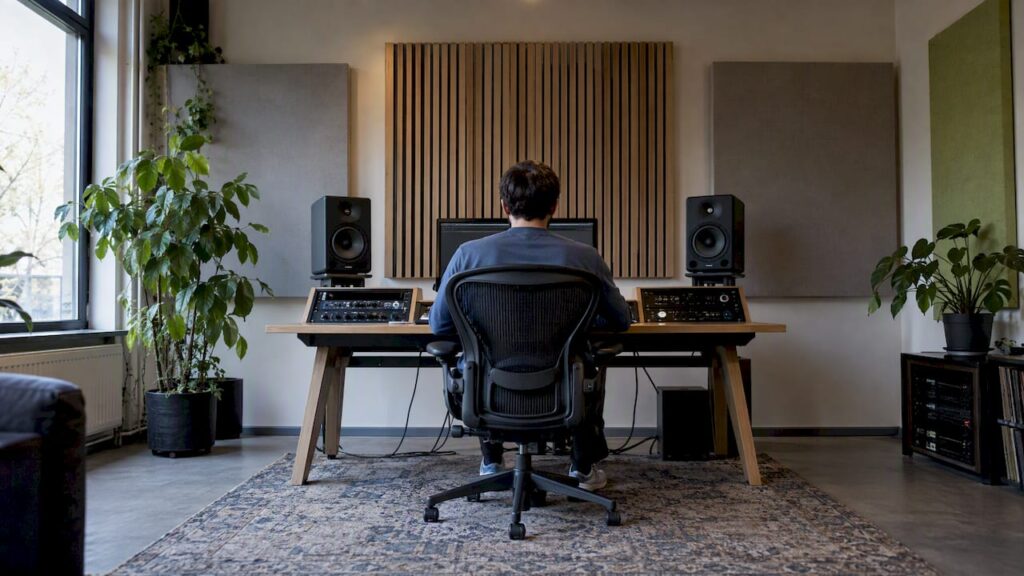

Position d’écoute et disposition des enceintes : « sweet spot » et géométrie
Vous déterminez votre « sweet spot » sur l’axe longitudinal central de la pièce, à une distance de la paroi avant qui forme un triangle isocèle avec vos deux moniteurs. Cette géométrie est définie dans les directives internationales relatives à la disposition des enceintes, notamment les recommandations de l’UIT-R en matière de monitoring, qui spécifient des angles et des rapports de distance standard pour garantir un monitoring fiable.
Veuillez suivre ces étapes pour vérifier votre configuration :
- Mesurez la distance entre vos deux écrans et veillez à ce qu’elle soit égale à la distance par rapport à votre position d’écoute.
- Orientez chaque moniteur de manière à ce que l’angle entre l’axe du moniteur et vos oreilles soit d’environ 30 degrés.
- Placez le tweeter à hauteur d’oreille lorsque vous êtes assis, de manière à écouter directement dans l’axe du haut-parleur.
- Pour les moniteurs de proximité, respectez une distance minimale d’une longueur de bras ; pour les enceintes principales, prévoyez une distance plus importante, adaptée à la pièce.
- Vérifiez que vous disposez d’une vue dégagée sur les deux moniteurs, sans qu’aucun écran ni rack ne vous gêne.
Un mètre ruban, un miroir et, éventuellement, un laser permettent d’effectuer ce contrôle en quelques minutes : placez le miroir contre la paroi latérale à hauteur d’oreille et déplacez votre tête jusqu’à ce que vous voyiez vos deux écrans dans le miroir. C’est à cet endroit que se produit la première réflexion latérale, et c’est là que commence votre traitement acoustique.
Conseil de pro : Commencez par dessiner le triangle sur papier en respectant les dimensions réelles avant de déplacer vos meubles : vous éviterez ainsi de devoir corriger la position d’écoute par la suite.
Traitement acoustique : RFZ, LEDE, diffusion et basstraps : où et pourquoi
Le principe de la « Reflection Free Zone » consiste à garantir que la zone autour de vos oreilles reste exempte de réflexions précoces susceptibles d’altérer le son direct provenant de vos moniteurs. Les études sur la conception des salles de contrôle indiquent qu’un « Initial Time Delay Gap » d’au moins 15 ms constitue un objectif pratique pour l’aménagement symétrique de ces salles: les réflexions qui parviennent à votre oreille dans les 15 ms perturbent votre perception de l’image stéréo et du timbre.
Selon les directives Dolby, les réflexions précoces doivent être inférieures d’au moins 10 dB au son direct dans un délai de 15 ms, comme le décrit la documentation technique relative à l’environnement d’écoute dans les studios professionnels. C’est cette différence de niveau que l’on cherche à obtenir grâce à l’absorption au niveau des points de réflexion de premier ordre (parois latérales, plafond, face avant de la console de mixage).
Il existe trois stratégies principales :
- RFZ élimine totalement les réflexions précoces dans la zone autour de votre tête grâce à une absorption ciblée au niveau des points de premier ordre.
- LEDE (Live End Dead End) combine une zone avant inerte avec une zone arrière plus vivante et traitée de manière diffuse pour offrir davantage d’espace sonore.
- Une approche équilibrée allie l’absorption à l’avant à une diffusion contrôlée à l’arrière, ce qui s’avère la solution la plus pratique pour de nombreux studios à domicile et petites salles de contrôle.
Une pièce entièrement anéchoïque a un effet contre-productif : une absorption excessive rend le mixage de longue durée fatigant et vous prive de repères spatiaux, comme le montrent également les explications sur l’absorption et la diffusion dans la pratique. Une zone avant anéantie combinée à une paroi arrière diffuse permet de conserver une image stéréo nette sans rendre l’espace acoustiquement anéanti.
Les « bass traps » doivent primer sur la recherche de proportions parfaites de la pièce. Les basses fréquences se comportent comme des ondes qui s’accumulent dans les angles, et seule une absorption en profondeur dans ces angles permet de les maîtriser efficacement. Selon les guides pratiques tels que le guide de conception des salles de contrôle de Sound On Sound, il est souvent plus judicieux de consacrer son budget à un traitement ciblé et au placement des moniteurs plutôt qu’à la recherche de proportions idéales pour la pièce : une petite pièce équipée de bons basstraps offre souvent de meilleures performances qu’une grande pièce dépourvue de traitement des basses fréquences.
Aménagement pratique et organisation du travail : mobilier, ordinateurs, disposition des racks et gestion des câbles
Votre poste de travail doit être adapté sur le plan acoustique et confortable pour les longues sessions. La hauteur de votre console ou de votre bureau, de votre chaise et de vos écrans doit être harmonisée afin que vos oreilles restent systématiquement à la même hauteur que le tweeter, même après plusieurs heures de travail.
Les PC de studio sur mesure n’ont pas leur place dans votre champ d’écoute direct. Placez le boîtier et les éventuels racks en dehors de la zone d’écoute (RFZ), de préférence dans un local technique séparé ou derrière un panneau insonorisant, afin que le bruit des ventilateurs et le dégagement de chaleur n’affectent pas votre monitoring.
Pour une installation ordonnée et fiable :
- Séparez les câbles audio des câbles d’alimentation afin d’éviter les interférences par induction et les bruits de ronflement.
- Étiquetez chaque câble au niveau de la source et de la destination, afin de faciliter les opérations de maintenance et d’extension ultérieures.
- Utilisez des goulottes ou du ruban Velcro plutôt que des attaches serre-câbles trop serrées, afin de pouvoir effectuer facilement des ajustements ultérieurs.
Conseil de pro : Veillez à maintenir une distance d’au moins dix centimètres entre les câbles d’alimentation et les câbles de signal lorsqu’ils sont parallèles, et faites-les se croiser à angle droit lorsqu’ils doivent se croiser.
Liste de contrôle et étapes quantifiables : de la mesure à l’acquisition et à la validation
Une conception de qualité ne prend toute sa valeur que si vous pouvez également la vérifier. Veuillez suivre les étapes ci-dessous dans l’ordre avant de procéder à des achats importants.
- Mesurez la pièce et dessinez un plan à l’échelle, en indiquant les portes, les fenêtres et les obstacles fixes, puis marquez la position d’écoute proposée.
- Appliquez la méthode du miroir aux deux parois latérales et au plafond afin de déterminer les points de réflexion d’ordre 1er exacts, puis vérifiez, à l’aide d’une simple mesure du temps, si le délai ITDG de 15 ms est respecté, comme le recommandent les méthodes pratiques de conception des salles de contrôle.
- Suivez un ordre d’achat logique: commencez par installer des absorbeurs de premier ordre sur les parois latérales et au plafond, investissez ensuite dans des « bass traps » pour les angles, puis ajoutez seulement après des éléments de diffusion sur la paroi arrière.
- Après l’installation, procédez à une validation en effectuant des séances d’écoute sur des morceaux de référence connus, ainsi qu’un balayage à basse fréquence afin de détecter d’éventuels problèmes modaux résiduels, puis procédez aux ajustements nécessaires.
| Étape | Ce que vous mesurez ou vérifiez | Objectif |
|---|---|---|
| Plan | Dimensions, axe de symétrie, obstacles | Déterminer correctement la position d’écoute |
| Méthode du miroir | Points de réflexion de premier ordre sur les murs et le plafond | Localiser les points de réflexion en vue d’un traitement |
| Mesure du temps | Décalage temporel initial à la position d’écoute | Vérifier que la valeur cible est d’au moins 15 ms |
| Séance d’écoute | Image stéréo et balayage à basse fréquence | Valider le résultat après l’installation |
Pour en savoir plus sur l’analyse acoustique d’une pièce et les étapes à suivre, veuillez consulter notre guide sur l’aménagement acoustique d’un studio.
Réduire au minimum l’éclairage et les reflets sur les écrans dans la salle de contrôle
L’éclairage a une incidence sur votre concentration lors de longues sessions de mixage et peut provoquer des reflets sur l’écran qui gênent votre travail visuel. Évitez toute lumière directe et intense au-dessus ou derrière votre poste de travail : cette lumière se reflète rapidement sur votre écran et fatigue vos yeux lorsque vous consultez les indicateurs et les logiciels.
Optez pour un éclairage indirect, comme des luminaires muraux qui réfléchissent la lumière vers le plafond ou les murs plutôt que directement sur votre poste de travail. Des bandes LED à intensité variable placées derrière l’écran ou les moniteurs fournissent un éclairage de base suffisant sans créer de contrastes trop marqués entre votre écran et le reste de la pièce.
Placez votre écran perpendiculairement aux fenêtres et aux sources de lumière, jamais devant ni derrière celles-ci, afin d’éviter les reflets. Un revêtement mat ou un pare-lumière réglable s’avère particulièrement utile lorsque la lumière artificielle est inévitablement incidente.
Veillez à ce que la température de couleur de votre éclairage reste neutre, entre 4 000 et 4 500 kelvins, afin que votre perception visuelle des couleurs lors du montage vidéo ne soit pas faussée par une lumière trop chaude ou trop froide. Un environnement lumineux homogène contribue également à limiter la fatigue lors de longues heures de travail, ce qui est tout aussi important que l’aspect acoustique de votre aménagement.
Ventilation et climatisation pour un environnement de travail confortable et stable
Une salle de contrôle dépourvue d’une bonne ventilation devient en moins d’une heure trop chaude et étouffante pour y travailler, surtout lorsqu’elle abrite plusieurs écrans, un PC de studio et du matériel de studio qui dégagent constamment de la chaleur. Une température stable est également essentielle pour la fiabilité des composants électroniques : des températures trop élevées réduisent la durée de vie des composants d’un PC de studio sur mesure et peuvent entraîner une surchauffe lors de processus de rendu intensifs.
Optez pour un système de climatisation ou de ventilation suffisamment silencieux pour ne pas perturber votre surveillance. De nombreux climatiseurs standard émettent un bruit continu audible dans les passages calmes ; il est donc recommandé d’opter pour un système à faible niveau sonore ou doté d’une structure de conduits insonorisante.
Ne placez pas la sortie d’air directement au niveau de votre position d’écoute ou sur votre équipement, afin d’éviter les courants d’air et l’accumulation de poussière sur les composants sensibles. Une humidité relative constante comprise entre 40 et 60 % permet d’éviter à la fois l’accumulation d’électricité statique et la corrosion des connecteurs et des circuits imprimés.
Pour les petits espaces dépourvus de système de climatisation centralisé, une ouverture de ventilation isolée équipée de déflecteurs insonorisants constitue une solution provisoire viable : elle permet à l’air frais de circuler sans créer de fuite acoustique directe vers l’extérieur.
Techniques de construction insonorisantes pour l’isolation contre les bruits extérieurs
L’isolation acoustique et le traitement acoustique sont deux choses différentes : le traitement détermine la façon dont le son résonne à l’intérieur de la pièce, tandis que l’isolation détermine la quantité de son qui s’échappe vers l’intérieur ou vers l’extérieur. Pour une salle de contrôle, ces deux éléments sont indispensables, surtout si la pièce est adjacente à d’autres pièces, à une salle d’enregistrement ou à l’extérieur.
La solution la plus efficace consiste en une construction de type « boîte dans la boîte » : une paroi intérieure qui se dissocie mécaniquement de la paroi extérieure, avec une cavité d’air entre les deux. La masse et le découplage agissent de concert : plus la construction est lourde et décalée, moins les vibrations sont transmises.
Veuillez tenir compte des points suivants lors de la construction :
- Les doubles parois avec cavité d’air réduisent nettement davantage la transmission du bruit qu’une paroi simple plus épaisse.
- Des rails à ressort ou des profilés découplés empêchent les vibrations de se propager de l’un des côtés à l’autre via l’ossature du mur.
- Le colmatage des interstices et des passages autour des portes, des prises électriques et des passages de câbles est tout aussi important que le mur lui-même, car un petit trou suffit à réduire considérablement l’efficacité de l’isolation.
Les portes constituent souvent le maillon faible : une porte intérieure standard isole beaucoup moins que le mur adjacent ; c’est pourquoi une porte pleine, dotée de bons joints d’étanchéité autour du cadre, fait une différence notable.
Sécurité incendie et issues de secours dans la conception des salles de contrôle
Les traitements acoustiques et les constructions insonorisées ne doivent en aucun cas compromettre la sécurité incendie. Une salle de contrôle bien conçue tient compte des issues de secours dès les premières esquisses, et non pas comme un ajout ultérieur.
Veillez à ce que la porte donnant sur l’extérieur s’ouvre dans le sens de la voie d’évacuation et à ce que rien, y compris les étagères, les goulottes de câbles ou les panneaux acoustiques, ne rétrécisse le passage. Utilisez des matériaux ignifuges ou certifiés selon la classe de résistance au feu pour les panneaux d’absorption et l’isolation, en particulier dans les locaux où se trouvent des équipements électroniques et un important réseau de câblage.
Installez les détecteurs de fumée de manière à ce qu’ils ne soient pas masqués par des panneaux acoustiques fixés au plafond, car les matériaux d’absorption denses peuvent retarder la détection de la fumée. Lors de l’installation d’un PC de studio et d’autres équipements, prévoyez un espace de ventilation suffisant afin d’éviter que l’accumulation de chaleur ne constitue pas seulement un risque acoustique, mais également un risque d’incendie.
Vérifiez la réglementation locale concernant la longueur des voies d’évacuation et les issues de secours avant de transformer un local existant en salle de contrôle : ces dispositions varient selon les bâtiments et les communes, et un professionnel pourra évaluer votre situation particulière.
Dans quels cas un conseil sur mesure est-il utile pour votre salle de contrôle ?
Vos propres mesures et les étapes décrites dans cet article vous permettront déjà d’avancer considérablement, mais toutes les pièces ne se prêtent pas forcément à des solutions standard. En cas de problèmes modaux persistants, de besoins complexes en matière de débit ou d’association avec le montage vidéo, nous constatons que des conseils ciblés et une solution sur mesure permettent d’aboutir plus rapidement à un résultat exploitable que de poursuivre les expérimentations.
Commencez par effectuer vous-même des mesures et par appliquer la méthode du miroir, puis ne sollicitez des conseils que si les résultats ne sont pas à la hauteur de vos attentes ou si vous envisagez d’acquérir un PC de bureau sur mesure ou de confier la réalisation complète à un professionnel. Cette combinaison entre votre propre diagnostic et l’avis d’un professionnel vous évitera d’investir deux fois dans des solutions inadaptées.
– harold
Vous avez besoin d’aide pour votre salle de contrôle ? Voici ce que nous proposons
Une fois que vous savez où se trouvent vos premières réflexions et quel volume votre pièce nécessite, l’étape suivante consiste à équiper cet aménagement avec le matériel adéquat. Nous fournissons des PC de studio sur mesure pour l’audio et la vidéo, des panneaux acoustiques ainsi que des conseils personnalisés sur la combinaison du matériel et des traitements acoustiques, optimisés pour garantir stabilité et faible latence.
Sur i4studio, vous trouverez les catégories qui correspondent directement à cet article :
- PC de studio à partir de 1 099,00 € (paiement unique), configurés pour le montage audio et vidéo.
- Panneaux acoustiques et conseils pour l’absorption, la diffusion et les pièges à basses adaptés à votre espace.
- Enceintes de studio adaptés à la géométrie que vous avez définie dans cet article.
- Interfaces audio pour une chaîne de signal stable, sans bruit ni latence.
Vous ne savez pas quelle combinaison choisir pour votre espace ? Demandez un entretien-conseil via I4studio et nous vous aiderons à réfléchir à la prochaine étape.
Questions fréquemment posées
Quelle est la règle empirique la plus importante concernant les dimensions d’une salle de contrôle ?
Un point de départ pratique consiste en un espace d’environ 7 mètres de long, 4 à 6 mètres de large et d’une hauteur sous plafond comprise entre 2,5 et 3,5 mètres, comme le décrivent les directives relatives à l’environnement d’écoute. Un volume plus important facilite le contrôle des basses fréquences, mais la symétrie autour de la position d’écoute est au moins aussi importante que les dimensions exactes.
Que signifie « RFZ » et pourquoi visez-vous une valeur de 15 ms ?
RFZ signifie « Reflection Free Zone », c’est-à-dire la zone autour de votre position d’écoute qui reste exempte de réflexions latérales précoces. Les directives de conception des salles de contrôle symétriques préconisent un « Initial Time Delay Gap » d’au moins 15 ms comme objectif pratique, afin que vos oreilles perçoivent d’abord le son direct du moniteur, sans altération.
La technologie LEDE est-elle plus performante qu’une approche acoustique équilibrée ?
Aucune de ces deux approches n’est universellement meilleure : la méthode LEDE combine une zone avant « morte » avec une zone arrière « vivante », tandis qu’une approche équilibrée associe l’absorption à l’avant à une diffusion contrôlée à l’arrière. Pour de nombreuses salles de contrôle de plus petite taille, l’approche équilibrée s’avère plus pratique, car, selon les explications relatives à l’absorption et à la diffusion, une pièce entièrement anéchoïque entraîne plus rapidement une fatigue auditive.
Dois-je d’abord réaménager la pièce ou commencer par y installer un traitement acoustique ?
Commencez par effectuer des mesures et par utiliser la méthode du miroir afin de déterminer si le problème réside dans la forme de la pièce ou dans l’absence de traitement acoustique. Des guides pratiques, tels que celui consacré à la conception des salles de contrôle, montrent qu’un traitement acoustique ciblé et le placement judicieux des moniteurs donnent souvent des résultats plus rapides que la recherche de proportions parfaites pour la pièce.
Combien coûte un PC de studio sur mesure destiné à une salle de contrôle ?
Un PC de studio sur mesure est disponible à partir de 1 099 €, conçu pour assurer un traitement audio et vidéo stable. La configuration et le prix exacts dépendent de votre charge de travail spécifique, notamment du nombre de pistes, de plugins ou de tâches de montage vidéo que vous effectuez.
Sources
- Conception acoustique des salles du Creative Industries Precinct Phase 2 (CIP2) de l’Université de technologie du Queensland
- CONCEPTION DE LA SALLE DE CONTRÔLE : L’ENVIRONNEMENT D’ÉCOUTE — George L. Augspurger
- Recommandations de l’UIT-R relatives à la production sonore audiovisuelle (série BS)
- Conception architecturale et acoustique intégrée des studios d’enregistrement multimédia — AES
- Le guide SOS de la conception des salles de contrôle — Sound On Sound
